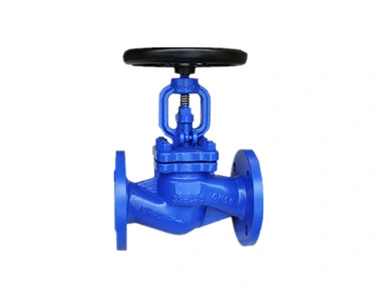

Flansch-Durchgangsventil

Basis Info

Modell Nr.: J41H
Struktur : Durch Way Durchgangsventil
Dichtform : Stopfbuchspackungen Durchgangsventil
Spindelgewinde Position : Außerhalb Schraube Stem Durchgangsventil
Standard : DIN

Zusätzliche Informationen..

Trademark: ZHANLI
Packing: in Wooden Case
Standard: SGS
Origin: China
HS Code: 8481804090
Production Capacity: 3000PCS/Month

Produktbeschreibung

DIN Absperrventile sind für den Druck von PN1.6 zu 16 MPa. Es kann im Medium -29 d arbeiten egree Celsius 425 d egree Celsius c ombustible, explosiv, toxi, Flüssigkeit, wärmeleitende Öl und flüssigem Ammoniak. Anwendung: Petrochemie, chemische Faser Textil, Kunststoff, Papierherstellung, Energieindustrie, Stahl, Gummi und Gassysteme. Die Leistungen ist sehr zuverlässig.
Rational Strukturen, zuverlässige Abdichtung, Null Leckage von Stem.

Details sind unten:
1. Technische Daten:
(1) Design Standard: DIN EN 13709-2003
(2) Von Angesicht zu Angesicht Abmessungen: DIN EN588-1: 1995
(3) Ende Flanschmaß: DIN EN 1092-1: 2002
(4) Prüfung Norm: DIN EN 12266: 2003
2. Leistungsspezifikationen: entnehmen Sie bitte den nachfolgenden Tabellen.
3. Haupt Teile und Materialien: entnehmen Sie bitte den nachfolgenden Tabellen.
4. Haupt Größen und Abmessungen: entnehmen Sie bitte den nachfolgenden Tabellen.
Nachfolgend die anderen Produkte von unserer Firma:
DIN-Ventile Serie:
API-Ventile Serie:
Schmiedestahlventile Serie:
Wenn dieses Produkt interessiert, bitte zögern Sie nicht mit uns Kontakt aufzunehmen!
Qualität zuerst, Renommee oberste!

Performance Specifications
Nominal Pressure		1.6MPa	2.5MPa	4.0MPa
Pressure Test	Intensity Test	2.4MPa	3.75MPa	6.0MPa
	Back Seal Test	1.76MPa	2.75MPa	4.4MPa
	Seal Test	1.76MPa	2.75MPa	4.4MPa
	Gas Test	0.6MPa	0.6MPa	0.6MPa
Suitable Temperature				(-)29-425ºC
Suitable Medium				W.O.G

1.Body	GG GS-C25,CF8,CF8M	7.Bonnet	GG GS-C25,CF8,CF8M	13.Nut	A1942H,A194-8
2.Disc	GS-C25,CF8,CF8M	8.Packing	Flexible Graphite	14.Oil Cup	Brass
3.Stem	13Cr,F304,F316	9.Pin	C.S SS304 SS316	15.Stem Nut	Bronze,304,316
4.Gasket	Flexible Graphite+304	10.Gland	GS-C25 SS304 SS316	16.Bearing Cap	A105,F304,F316
5.Bolt	A193-B7,A193-B8	11.Gland Cover	1.2291	17.Handwheel	A105,F304,F316
6.Nut	A1942H,A194-8	12.Key Bolt	A193-B7,A193-B8	18.Lock Nut	25# ss304 ss316

Size		DN40	DN50	DN65	DN80	DN100	DN125	DN150	DN200	DN250	DN300
L	PN16	240	250	290	310	350	400	450	550	650	750
	PN25	240	250	290	310	350	400	450	550	650	750
	PN40	240	250	290	310	350	400	450	550	650	750
D	PN16	150	165	185	200	220	250	285	340	405	460
	PN25	150	165	185	200	235	270	300	360	425	485
	PN40	150	165	185	200	235	270	300	375	450	515
D0	PN16	110	125	145	160	180	210	240	295	355	410
	PN25	110	125	145	160	190	220	250	310	370	430
	PN40	110	125	145	160	190	220	250	320	385	450
D1	PN16	88	102	122	138	158	188	212	268	320	378
	PN25	88	102	122	138	162	188	218	278	335	395
	PN40	88	102	122	138	162	188	218	285	345	410
g	PN16	18	18	18	20	20	22	22	24	26	28
	PN25	20	20	22	24	24	26	28	34	36	40
	PN40	20	20	22	24	24	26	28	34	38	42
f	PN16	3	3	3	3	3	3	3	3	3	4
	PN25	3	3	3	3	3	3	3	3	3	4
	PN40	3	3	3	3	3	3	3	3	3	4
nXd	PN16	4×18	4×18	8×18	8×18	8×18	8×18	8×22	12×22	12×26	12×26
	PN25	4×18	4×18	8×18	8×18	8×22	8×26	8×26	12×26	12×30	16×30
	PN40	4×18	4×18	8×18	8×18	8×22	8×26	8×26	12×30	12×33	16×33
H	PN16	325	335	370	415	485	515	600	730	890	1050
	PN25	325	335	370	415	485	515	600	730	890	1050
	PN40	325	335	370	415	485	515	600	730	890	1050
W	PN16	200	250	250	250	300	350	400	450	500	600
	PN25	200	250	250	250	300	350	400	450	500	600
	PN40	200	250	250	250	300	350	400	450	500	600
