Steigender Absperrschieber des Stamm-API600 mit HF-Enden An API 600 und ASME B16.34. sich anpassen
Sie werden entsprechend API 598 geprüft und markiert wie pro MSS SP-25

1. Aufbau ist wie folgt


- Voller Kanal oder Standardkanal

- Außenseiten-Schraube und Joch (OS&Y)

- Verriegelte Mütze mit Spirale-wurde Dichtung, verlegte und Dichtung geschweißte Mütze und verlegte und Dichtschotmütze

- Rücksitz

- Fester oder flexibler Keil

- Kolben-Schweißungs-Enden zu ASME B16.25

- Geflanschte Enden zu ASME B16.5 und B16.47

2. Hauptteil u. Materialien


Teil-Namen	Teil-Materialien
Karosserie	WCB	LCB	WC6	CF8	CF8M	CF3	CF3M	C83600/C95800
Mütze	WCB	LCB	WC6	CF8	CF8M	CF3	CF3M	C83600/C95800
Platte/Kugel/Keil	WCB	LCB	WC6	CF8	CF8M	CF3	CF3M	C83600/C95800
Stamm	F6a	F304	F6a	F304	F316	F304L	F316L	C83600/C95800
Sitz/Sitzring	13%Cr	SS304	13%Cr	SS304	SS316	SS304L	SS316L	C83600/C95800
Verpackung	Graphite/PTFE
Dichtung	SS304+Graphite/SS304+Graphite
Schrauben/Muttern	B7/2H	L7/4	B16/4	B8/8	B8M/8M	B8/8	B8M/8M	B8M/8M
Geeigneter Medium	W.O.G etc.			HNO3, CH3OOH etc.				Meerwasser etc.
Geeignete Temperatur	- °C 29~425	- °C 46~340	- °C 46~340	- °C 196~427	- °C 196~427	- °C 196~427	- °C 196~427	- °C 29~220

3. Normale Druck-Bewertung

PN10~PN420, CLASS150~2500

4. Normale Größen-Reichweite

DN50~DN1000, 2 " ~40 "

5. Abbildungen

Abschlusskontrolle

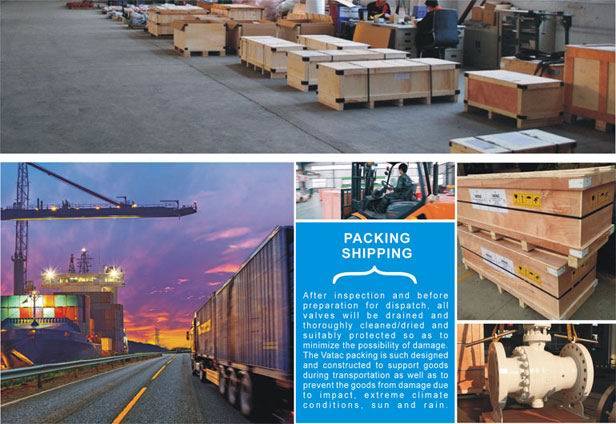

Shippment
